友發防腐螺旋鋼管是友發集團針對復雜腐蝕環境研發的高性能管道產品,覆蓋φ219φ4220mm全規格,采用國際領先的防腐工藝與智能化生產技術,廣泛應用于油氣輸送、市政供水、污水處理等重大工程。以下是基于*新技術參數與實際應用案例的深度解析:


一、核心產品矩陣與技術參數
1. 標準防腐類型
| 防腐工藝 | 結構組成 | 厚度范圍 | 適用場景 | 執行標準 |
|---|---|---|---|---|

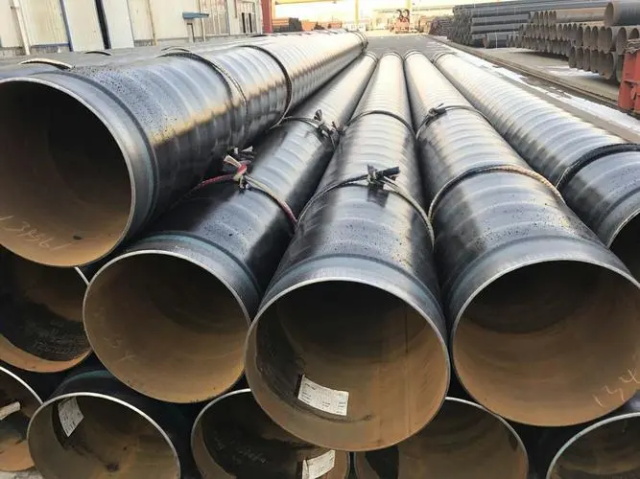

| 3PE 防腐 | 環氧粉末(FBE≥100μm)+ 膠粘劑(AD 170-250μm)+ 聚乙烯(PE 2.5-3.7mm) | 總厚度 3.4-4.1mm | 長距離油氣輸送、海底管道 | SY/T 0413-2021 |

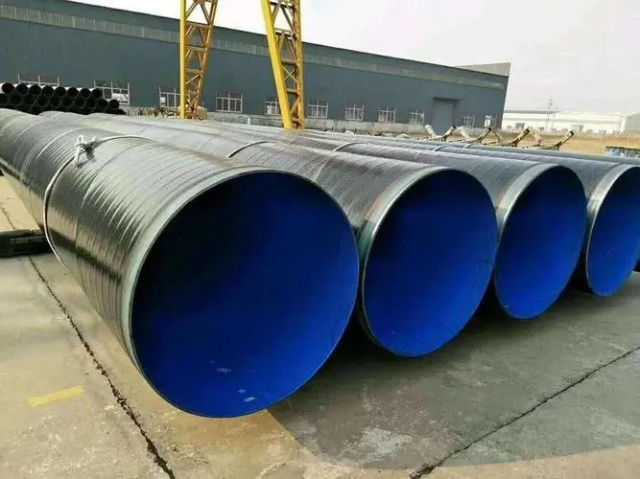

| 內環氧外 PE | 內壁熔結環氧粉末(FBE 300-500μm)+ 外壁 3PE | 內壁粗糙度≤0.009mm | 飲用水輸送、化工介質管道 | GB/T 28897-2012 |

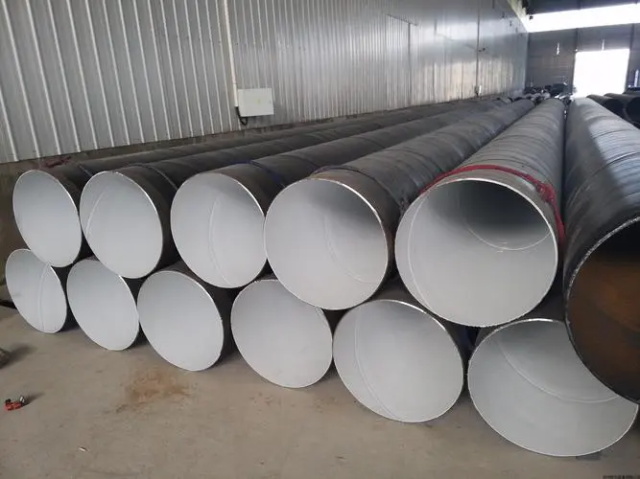

| 內外雙環氧 | 內壁 FBE + 外壁 FBE | 總厚度 600-1000μm | 強腐蝕環境(如化工園區) | SY/T 0447-2022 |
| 單層 FBE | 熔結環氧粉末 | 300-500μm | 埋地輸水、供熱管道 | SY/T 0413-2021 |
2. 材質與規格
材質:Q235B、Q345B、L245、L290、L360、X42X70(支持高鋼級定制)
規格:
外徑:φ219φ4220mm(行業唯一覆蓋全規格)
壁厚:630mm(常規),可定制812mm超厚壁
長度:標準612米,支持36米超長定尺(如打樁管)
3. 關鍵性能指標
耐腐蝕性:
3PE防腐層抗剝離強度≥70N/cm(23℃),鹽霧試驗超3000小時無紅銹
內環氧層耐酸堿腐蝕(pH 212),耐陰極剝離≤15mm(65℃,48h)
力學性能:
抗拉強度≥370MPa,屈服強度≥235MPa(Q235B材質)
焊縫100%通過X射線探傷(GB/T 126052021)和水壓試驗(試驗壓力為工作壓力1.5倍)
二、全流程質量管控體系
1. 智能化生產工藝
原料檢測:采用直讀光譜儀對帶鋼進行化學成分分析,確保碳當量(CEV)≤0.43%(油氣管道標準)
成型焊接:
雙絲雙面埋弧焊技術,焊接速度達35cm/min,焊縫余高≤1.5mm
配備焊縫間隙自動控制系統,錯邊量≤1.0mm(管徑≤1620mm)
防腐處理:
3PE生產線采用中頻感應加熱(溫度控制±5℃),確保環氧粉末與鋼管表面熔融結合
內環氧噴涂采用靜電噴涂技術,涂層厚度均勻性偏差≤±5%
2. 精密檢測體系
無損檢測:
在線超聲波探傷(UT)+離線X射線探傷(RT),缺陷識別精度達0.5mm
磁粉探傷(MT)檢測焊縫表面裂紋,靈敏度等級達2級
理化性能:
每批次抽取3根鋼管進行拉伸、彎曲、沖擊試驗,沖擊功≥27J(20℃)
鍍鋅層附著力測試采用劃格法(ISO 2409),涂層無脫落
3. 特殊場景驗證
雅江集團雅下項目:定制螺旋防腐保溫鋼管,通過40℃~80℃溫度循環試驗(50次無開裂),滿足高寒地區油氣輸送需求
江蘇某污水處理廠:內環氧外PE復合管通過1000小時濕熱試驗(濕度95%,溫度60℃),內壁無腐蝕跡象
三、典型應用場景與解決方案
1. 油氣輸送工程
案例:中俄東線天然氣管道(中國段)
選用φ1422×26.4mm X70鋼級3PE防腐鋼管,工作壓力12MPa,設計壽命50年
配套技術:采用智能清管系統,可檢測管道變形量≤0.5%管徑
2. 市政供水與排水
案例:上海青草沙水源地工程
定制φ2200×12mm內環氧外PE鋼管,日輸送量1300萬噸,內壁粗糙度≤0.009mm,水頭損失降低15%
安裝技術:采用溝槽連接,每公里安裝時間縮短至2天(傳統焊接需5天)
3. 海洋工程
案例:南海某海上石油平臺打樁管
選用φ2500×30mm 3PE防腐螺旋鋼管,鋅層厚度≥800g/㎡,鹽霧試驗超2000小時無紅銹
配套工藝:采用犧牲陽極保護,陽極壽命≥20年,保護電位≤0.85V(CSE)
4. 化工腐蝕環境
案例:浙江某化工園區酸性廢水管道
定制φ820×10mm內外雙環氧鋼管,耐硫酸濃度達30%(常溫),使用壽命超25年
檢測方案:每季度進行一次漏磁檢測(MFL),可識別0.2mm壁厚減薄


四、選型與采購指南
1. 選型關鍵參數
環境參數:
土壤電阻率>20Ω·m:選用3PE防腐(鋅層500g/㎡)
土壤電阻率≤20Ω·m:推薦3PE+陰極保護聯合防護
海水環境:鋅層厚度≥800g/㎡,并采用雙層PE結構(外層添加抗紫外線劑)
壓力等級:
≤1.6MPa:Q235B材質,壁厚68mm
1.64.0MPa:Q345B材質,壁厚812mm
≥4.0MPa:L290/L360材質,壁厚1220mm
2. 采購注意事項
資質驗證:
要求供應商提供API Spec 5L(油氣管道)、GB/T 9711(一般流體輸送)等認證證書
核查CMA/CNAS檢測報告,重點關注防腐層厚度、附著力、耐陰極剝離等指標
合同條款:
明確質量保證期(一般510年)及違約責任
約定第三方監造(如SGS/BV),監造費用占合同金額0.5%1.0%
運輸包裝:
采用鋼帶捆扎(間距≤1.5米),每捆重量≤30噸
3PE防腐層需包裹草繩或泡沫板,防止運輸劃傷
3. 成本優化建議
批量采購:300噸以上訂單可享受10%15%價格折扣(如φ630×8mm 3PE鋼管,批量價約4200元/噸)
區域選擇:優先選擇友發江蘇、陜西等生產基地,可節省運輸成本150300元/噸
全生命周期成本:雖然3PE鋼管初期成本比普通鋼管高30%50%,但綜合維護成本降低70%以上(以50年壽命計算)
五、安裝與維護技術要點
1. 現場安裝規范
焊接要求:
焊縫坡口角度30°±5°,鈍邊1.0±0.5mm,間隙2.0±0.5mm
采用低氫型焊條(如E5015),焊接前需烘干(350℃×2h)
防腐修復:
補口采用熱收縮帶(寬度≥300mm),搭接長度≥100mm
補傷處需進行電火花檢測(電壓15kV,無漏點)
2. 日常維護方案
定期檢測:
每年進行一次外防腐層完整性檢測(PCM+DCVG),定位破損點精度≤0.5米
每5年進行一次壁厚檢測(超聲測厚儀),允許減薄量≤12.5%壁厚
應急處理:
輕微腐蝕(坑深≤2mm):采用環氧砂漿修補,固化時間≥24小時
嚴重腐蝕(坑深>2mm):更換整段鋼管,接口采用法蘭連接
友發防腐螺旋鋼管憑借全規格覆蓋、智能化生產、嚴苛質量管控及豐富工程經驗,已成為國內外重大基礎設施建設的首選品牌。在選型與采購過程中,建議結合具體工況需求,與友發技術團隊共同制定個性化解決方案,以實現管道系統的安全性、可靠性與經濟性的最優平衡。
